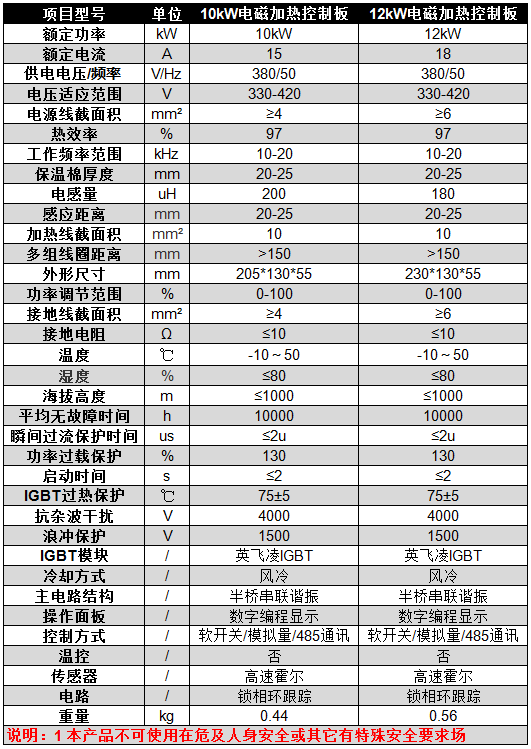

碧源達 10-12kW 電磁加熱控制板參數

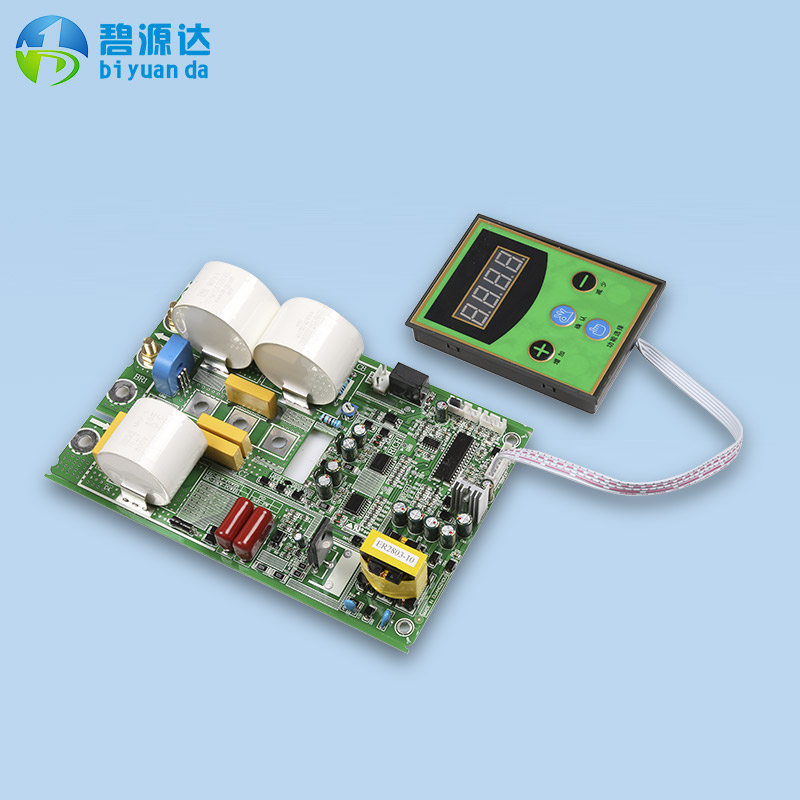

碧源達 3800V 10kW 電磁加熱控制板產品圖
碧源達電磁加熱控制板接線說明
1、三個指示燈，為”電源”、“工作”、“故障”燈。正常工作時”電源”、“工作”在亮?！肮收稀睙魷?。當發電路發生故障時“故障”燈在閃亮。
2、電源220V接于“接220V電源輸入”的柱子上，不分火線零線隨便接入即可。
3、線圈接于“OUT1””OUT2”的兩個接線柱上，螺絲要擰緊。
4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。
電磁加熱控制板的安裝
1、控制箱體要求：由于主控制器是高壓，大電流器件，所以在使用中應將其安裝在控制箱體內，再通過絕緣導線將其與加熱線圈與及電源、溫度控制器等器件連接。以保護人體不會觸及帶電部位造成觸電事件。由于控制器本身會產生熱量，所以控制箱體要做成可使空氣流通，以便于散熱。
2、加熱線圈：選用合適規格的絕緣高溫電線繞制。一般為圓型線圈，用勝利牌的BICTOR6243+電感表測量電感，要繞在炮筒上測量，根據炮筒直徑不同有不同圈數，要在實際使用中把握。
3、加熱線圈的繞制：加熱線圈根據用戶的具體要求繞制，繞制時應保證同一鐵芯的加熱線圈繞向與參數一置。每組線圈與線圈之間保持50mm以上的距離。
4、加熱線圈和被加熱金屬物體的距離要求：加熱線圈表面到被加熱金屬物體表面的距離根據線圈的寬度不同要適當調整。線圈到被加熱金屬物體的距離根據不同直徑的管徑要適當調整，管徑越大，距離越近。管徑越小，距離越遠。一般為：15-22mm。如果距離過小時會造成控制板因工作特性變差而發熱，甚至引起炸功率管；距離過大時功率將逐步變小，且不能調節，這是電路反壓保護在保護的原因。
5、接線方式：本控制器可以接成上電開機使用，也可以由溫控器的常閉觸點控制使用。
a、上電開機使用： 將220V的電源通過絕緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（一定要接觸牢固）。本機板出廠設定為上電即開機使用方式。
b、溫控器的常開觸點控制使用： 將220V的電源通過絕緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（一定要接觸牢固）。用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開觸點，連接好即可試機使用。
注意：溫控器的觸點不允許帶市電或其他高壓電。
C、多塊板子聯機使用：當需要由一個溫控器觸點控制多塊板子同時工作同時停止時，首先你要確定一塊板子作為主機板（隨便選一塊），然后用聯機線（兩芯線，兩頭各帶一個2芯插頭）將主機板上的“副板控制”與另一塊副板的“電壓控制”相連，如果要連接更多副機板請使用聯機線按照上述一級一級連接起來即可，即一個副板上的“副板控制”與另一塊副板的“電壓控制”相連，如此一級連一級即可。
請參考電磁加熱板規格書安裝 >>
